Kabel równoległy XP1571 dla stacji Commodore 1570 i 1571
Jeśli Twoja stacja nie ma jeszcze równoległego połączenia, a chciałbyś podłączyć kabel bezpośrednio do układu scalonego wewnątrz stacji, to powinieneś postępować wg tych instrukcji. O ile to możliwe, to nie powinieneś używać tej metody, ponieważ w ten sposób nie będziesz już mógł wykorzystywać tego połączenia do komunikacji stacji z komputerem Commodore.
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden męski 25-pinowy wtyk DB-25
- Ekranowany lub nieekranowany 8-zyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla bezpośrednio do scalaka CIA periphery chip znajdującego się wewnątrz stacji dysków.
Krok 2. Drugi koniec kabla przylutuj do wtyku równoległego parallel plug.
Powinieneś następująco przeprowadzić połączenia:
| CIA | Parallel plug |
| 10, PB0 | 2, Data 0 |
| 11, PB1 | 3, Data 1 |
| 12, PB2 | 4, Data 2 |
| 13, PB3 | 5, Data 3 |
| 14, PB4 | 6, Data 4 |
| 15, PB5 | 7, Data 5 |
| 16, PB6 | 8, Data 6 |
| 17, PB7 | 9, Data 7 |
| nie podłączone | 18-25, GND |

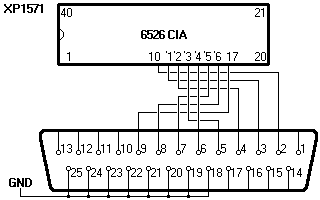

Schemat ideowy :
![[XP1571 parallel cable]](arty/strefa/kable/xp1571.gif)
Opis wszystkich użytych elementów możesz znaleźć na liście
legend page.
