Kable równoległe XP1541 i XP1571 dla stacji Commodore 1541, 1570 i 1571
Jeśli Twoja stacja nie ma jeszcze równoległego wyprowadzenia, a chciałbyś
dodać do swej stacji port równoległy, który posłuży potem do dołączania do niego kabla, to powinieneś postępować wg tych instrukcji. Jest to preferowana metoda, ponieważ umożliwi Ci ona dalsze wykorzystywanie tego połączenia
równoległego także z Twym komputerem Commodore.
Konstrukcja
W pierwszej kolejności stwórz port równoległy parallel port for 1541 drives
lub parallel port for 1570 and 1571 drives.
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden męski 15-pinowy wtyk DB-15
- Jeden męski 25-pinowy wtyk DB-25
- Ekranowany lub nieekranowany 8-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla do wtyku DB-15 game plug.
Krok 2. Drugi koniec kabla przylutuj do wtyku równoległego parallel plug.
Powinieneś następująco przeprowadzić połączenia:
| Game plug | Parallel plug |
| 1 | 2, Data 0 |
| 2 | 3, Data 1 |
| 3 | 4, Data 2 |
| 4 | 5, Data 3 |
| 5 | 6, Data 4 |
| 6 | 7, Data 5 |
| 7 | 8, Data 6 |
| 8 | 9, Data 7 |
| nie podłączone | 18-25, GND |

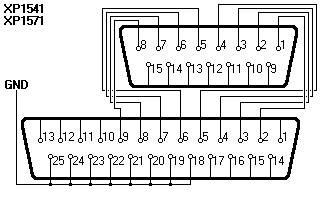

Schemat ideowy :
![[XP1541/XP1571 parallel cable]](arty/strefa/kable/xp1541c2.gif)
Opis wszystkich użytych elementów możesz znaleźć na liście
legend page.
