Kabel równoległy XP1541 dla stacji Commodore 1541

   Jeśli Twoja stacja nie ma jeszcze równoległego wyprowadzenia, a chciałbyś podłączyć kabel bezpośrednio do układu scalonego wewnątrz stacji, to powinieneś postępować wg poniższych instrukcji. O ile to możliwe, to nie powinieneś korzystać z tej metody, ponieważ w ten sposób nie będziesz mógł wykorzystywać ten kabel z komputerem Commodore.

Ważne informacje

• Ponieważ będziesz lutował kabel bezpośrednio do pewnych nóżek chipa VIA#1 wewnątrz stacji, toteż wcześniej sprawdź, czy są to właściwe nóżki i nie są one wykorzystywane do innych celów (zastosowań). To co będziesz musiał zrobić zależy od wersji/odmiany stacji dyskietek, którą posiadasz:
• W oryginalnej stacji Commodore 1541 nic nie jest zdefiniowane dla bitów portu A. Możesz lutować kabel bez żadnych problemów.
• W stacji 1541C bit 0 z Portu A jest używany do detekcji (sprawdzania) czy głowica znajduje się nad ścieżką 1. Po przerwaniu tego połączenia z chipem, będziesz musiał wymienić DOS ROM na ten z 1541 lub z 1541-II. W przeciwnym razie uzyskasz to, że stacja będzie zachowywać się dziwnie, podczas kiedy DOS rozpocznie próbę odszukania linii znacznika, która nie będzie już istnieć.
• W stacji 1541-II bit 0 z Portu A jest uziemiony, przerwij to połączenie z chipem.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten kabel:

• Jeden męski wtyk równoległy 25-pinowy DB-25
• Ekranowany lub nieekranowany 8-żyłowy kabel najlepiej o długości do 2 m

Krok 1. Przylutuj jeden koniec kabla wprost do scalaka VIA#1 periphery chip wewnątrz stacji.

Krok 2. Drugi koniec kabla przylutuj do wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

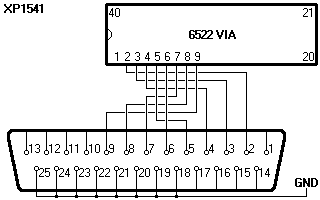

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
