Adapter XP1541 dla stacji Commodore 1541, 1570 i 1571

   Jeśli Twoja stacja ma już wyprowadzenie równoległe Commodore parallel cable i chciałbyś z niego korzystać, to powinieneś postępować wg poniższych wskazówek. W takim przypadku, musisz zbudować adapter, poprzez który będzie można podłączać kabel łączący stację z portem równoległym w PC.

Ważne informacje

  • Do budowy adaptera nie używaj wtyków równoległych przeznaczonych do wlutowania na płytkę drukowaną. Użycie wtyku rozbieralnego, tzn. takiego, który używa się do kabli, pozwoli zmniejszyć rozmiary adaptera.
  • Ścieżki drukowane będą się znajdować na górnej stronie płytki drukowanej. To bardzo ważne, będziesz mógł podłączyć do adaptera niższą (dolną) stronę wtyku portu użytkownika.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten adapter:

  • Jedna płytka drukowana o wymiarach 5.5 x 2 centymetrów
  • Jeden męski 25-pinowy wtyk DB-25

Krok 1. Stwórz bezpośrednie połączenie na płycie, pomiędzy krawędziowym portem użytkownika user port edge i wtykiem równoległym parallel plug.

Powinieneś następująco przeprowadzić połączenia:


User port edgeParallel plug
C, PB02, Data 0
D, PB13, Data 1
E, PB24, Data 2
F, PB35, Data 3
H, PB46, Data 4
J, PB57, Data 5
K, PB68, Data 6
L, PB79, Data 7
A, GND18-25, GND


   W celu uczynienia płytki jednostronną, możesz ominąć połączenie GND.

Krok 2. Przylutuj, a potem przyklej płytkę drukowaną pomiędzy dwa rzędy pin'ów (wyprowadzeń) na wtyku równoległym parallel plug. Górna strona adaptera, ta z nadrukiem ścieżek przewodzących, powinna być na równi z dłuższą stroną wtyku równoległego (tą z 13-toma pin'ami)

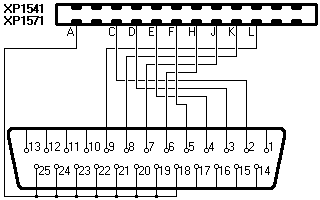

Schemat ideowy :

[XP1541 adaptor]

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
