Kabel XM1541 multitask

Ważne informacje

• Do budowy tego kabla potrzebne są diody Schottky'ego, zwykłe diody 1N4148 nie działają z większością płyt głównych.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten kabel:

• Jeden męski 6-pinowy wtyk DIN6
• Jeden męski 25-pinowy wtyk DB-25
• Cztery diody Schottky'ego (np. 1N5819 lub BAT85)
• Ekranowany 4-żyłowy lub nieekranowany 5-żyłowy kabel najlepiej o długości do 2 m

Krok 1. Przylutuj jeden koniec kabla do wtyku szeregowego DIN plug.

Krok 2. Na drugim końcu kabla przewody, które nie będą prowadzić do diód przylutuj do wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

Krok 3. Zbuduj mostek z diode pomiędzy odpowiednimi pin'ami wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

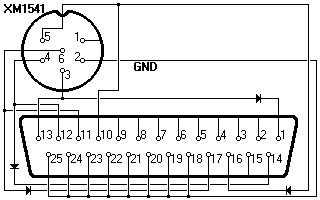

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
