Kabel hybrydowy XH1571 dla stacji Commodore 1570 i 1571
Jeśli Twoja stacja nie ma jeszcze połączenia równoległego i chciałbyś stworzyć kablem bezpośrednie wyprowadzenie ze scalaka wewnątrz stacji, to powinieneś postępować wg poniższych instrukcji. Jeśli to możliwe, to nie powinieneś korzystać z tej metody, ponieważ w ten sposób stracisz możliwość używania tego połączenia z komputerem Commodore.
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden męski 25-pinowy wtyk DB-25
- Osiem diód (np. 1N4148)
- Ekranowany lub nieekranowany 8-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla bezpośrednio do scalaka CIA periphery chip znajdującego się wewnątrz stacji.
Krok 2. Teraz przewody, które nie prowadzą do diód przylutuj do wtyku
równoległego parallel plug.
Powinieneś następująco przeprowadzić połączenia:
CIA | Parallel plug |
10, PB0 | 13, SelectIn |
11, PB1 | 12, PaperEnd |
12, PB2 | 10, Ack |
13, PB3 | 11, Busy |
nie podłączone | 18-25, GND |
Krok 3. Pozostawione wcześniej przewody przylutuj teraz do diód diode we wtyku równoległym parallel plug.
Powinieneś następująco przeprowadzić połączenia:
CIA | Parallel plug |
14, PB4 | 6, Data 4 |
15, PB5 | 7, Data 5 |
16, PB6 | 8, Data 6 |
17, PB7 | 9, Data 7 |
Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.
Krok 4. Zbuduj mostek z diode
pomiędzy odpowiednimi pin'ami wtyku równoległego parallel plug.
Powinieneś następująco przeprowadzić połączenia:
Parallel plug | Parallel plug |
10, Ack | 4, Data 2 |
11, Busy | 5, Data 3 |
12, PaperEnd | 3, Data 1 |
13, SelectIn | 2, Data 0 |
Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

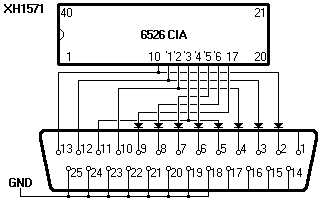

Schemat ideowy :
Opis wszystkich użytych elementów możesz znaleźć na liście
legend page.
