Kable hybrydowe XH1541 i XH1571 dla stacji Commodore 1541, 1570 i 1571

   Jeśli Twoja stacja nie ma jeszcze równoległego połączenia i chciałbyś do niej zbudować port równoległy, aby potem podłączyć do niego kabel, to powinieneś postępować wg poniższych instrukcji. Ta metoda jest preferowana ze względu na to, że pozwala również na wykorzystanie kabla z komputerem Commodore.

Konstrukcja

Po pierwsze stwórz parallel port for 1541 drives lub parallel port for 1570 and 1571 drives.

   Będziesz potrzebował następujących części, aby zbudować ten kabel:

• Jeden męski 15-pinowy wtyk DB-15
• Jeden męski 25-pinowy wtyk DB-25
• Osiem diód (np. 1N4148)
• Ekranowany lub nieekranowany 8-żyłowy kabel najlepiej o długości do 2 m

Krok 1. Przylutuj jeden koniec kabla do wtyku DB-15 game plug.

Krok 2. Przylutuj na drugim końcu kabla przewody, które nie łączą się z diodami do wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

Krok 3. Przylutuj pozostawione przewody prowadzące do diode na wtyku równoległym parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

Krok 4. Zbuduj mostek z diode pomiędzy odpowiednimi pin'ami wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

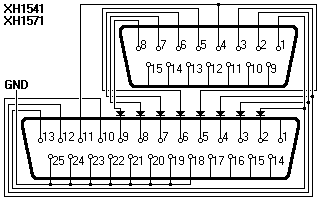

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
