Kabel hybrydowy XH1541 dla stacji Commodore 1541

   Jeśli Twoja stacja nie ma jeszcze połączenia równoległego i chciałbyś podłączyć kabel bezpośrednio do scalaka w stacji, to postępuj wg poniższych wskazówek. Jeśli to możliwe, to nie powinieneś używać tej metody, ponieważ w ten sposób nie będziesz mógł używać kabla z komputerem Commodore.

Ważne informacje

• Ponieważ będziesz lutował kabel bezpośrednio do pewnych nóżek chipa VIA#1 wewnątrz stacji, toteż wcześniej sprawdź, czy są to właściwe nóżki i nie są one wykorzystywane do innych celów (zastosowań). To co będziesz musiał zrobić zależy od wersji/odmiany stacji dyskietek, którą posiadasz:
• W oryginalnej stacji Commodore 1541 nic nie jest zdefiniowane dla bitów portu A. Możesz lutować kabel bez żadnych problemów.
• W stacji 1541C bit 0 z Portu A jest używany do detekcji (sprawdzania) czy głowica znajduje się nad ścieżką 1. Po przerwaniu tego połączenia z chipem, będziesz musiał wymienić DOS ROM na ten z 1541 lub z 1541-II. W przeciwnym razie uzyskasz to, że stacja będzie zachowywać się dziwnie, podczas kiedy DOS rozpocznie próbę odszukania linii znacznika, która nie będzie już istnieć.
• W stacji 1541-II bit 0 z Portu A jest uziemiony, przerwij to połączenie z chipem.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten kabel:

• Jeden męski 25-pinowy wtyk DB-25
• Osiem diód (np. 1N4148)
• Ekranowany lub nieekranowany 8-żyłowy kabel najlepiej o długości do 2 m

Krok 1. Przylutuj jeden koniec kabla wewnątrz stacji bezpośrednio do scalaka VIA#1 periphery chip.

Krok 2. Przylutuj przewody, które nie prowadzą do diód, do wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

Krok 3. Przylutuj pozostawione wcześniej przewody do diód diode znajdujących się na wtyku równoległym parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

Krok 4. Zbuduj mostek z diode pomiędzy odpowiednimi pin'ami z wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

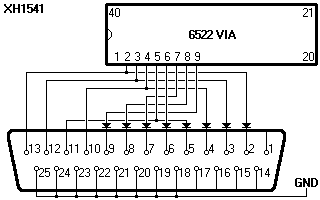

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
