Adapter XH1541 dla stacji Commodore 1541, 1570 i 1571

   Powinieneś postępować wg tych instrukcji, jeśli Twoja stacja ma już kabel równoległy Commodore parallel cable i chciałbyś zrobić z niego użytek. W takim przypadku, pozostaje Ci zbudować adapter, który umożliwi Ci zrealizowanie połączenia do portu równoległego w PC.

Ważne informacje

  • Nie używaj do budowy tego adaptera wtyków równoległych do wlutowania. Jeśli użyjesz wtyku rozbieralnego, który jest zwyczajowo używany do zakończania przewodów, to będziesz mógł zmniejszyć wielkość swego adaptera.
  • Zespół obwodów będzie się znajdować na górnej stronie adaptera. To bardzo ważne, jednakże, w tym wypadku musisz podłączyć niższą stronę wtyku portu użytkownika do adaptera, to jest do góry nogami.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten adapter:

  • Jedna płytka drukowana o wymiarach 5.5 x 3 cm
  • Osiem diód (np. 1N4148)
  • Jeden męski 25-pinowy wtyk DB-25

Krok 1. Stwórz bezpośrednie połączenie na płycie pomiędzy krawędziowym portem użytkownika user port edge i wtykiem równoległym parallel plug.

Powinieneś następująco przeprowadzić połączenia:


User port edgeParallel plug
C, PB013, SelectIn
D, PB112, PaperEnd
E, PB210, Ack
F, PB311, Busy
A, GND18-25, GND


   W celu zrobienia z płytki wersji jednostronnej, możesz ominąć połączenie GND.

Krok 2. Stwórz połączenie diode na płycie, pomiędzy user port edge i parallel plug.

Powinieneś następująco przeprowadzić połączenia:


User port edgeParallel plug
H, PB46, Data 4
J, PB57, Data 5
K, PB68, Data 6
L, PB79, Data 7


   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

Krok 3. Zbuduj mostek z diode pomiędzy właściwymi pin'ami z wtyku równoległego parallel plug.

Powinieneś następująco przeprowadzić połączenia:


Parallel plugParallel plug
10, Ack4, Data 2
11, Busy5, Data 3
12, PaperEnd3, Data 1
13, SelectIn2, Data 0


   Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

Krok 4. Przylutuj i potem przyklej płytkę drukowaną pomiędzy dwoma rzędami pin'ów wtyku równoległego parallel plug. Wierzchnia strona adaptera, ta z zespołem obwodów, powinna być na poziomie (na wysokości) dłuższej strony wtyku równoległego, to ta z 13 pin'ami.

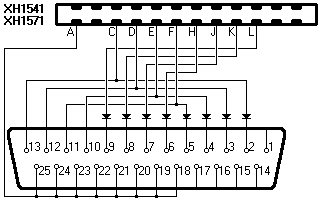

Schemat ideowy :

[XH1541 adaptor]

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
