Adapter XEP1541

Ważne informacje

  • Do budowy tego adaptera potrzebne są diody Schottky'ego, zwykłe diody 1N4148 nie działają z większością płyt głównych.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten adapter:

  • Jedna płytka drukowana o wymiarach 9 x 5.5 centymetrów
  • Jeden żeński 6-pinowy port DIN6 do wlutowania
  • Jeden męski 25-pinowy wtyk DB-25 do wlutowania
  • Cztery diody Schottky'ego (np. 1N5819 lub BAT85)

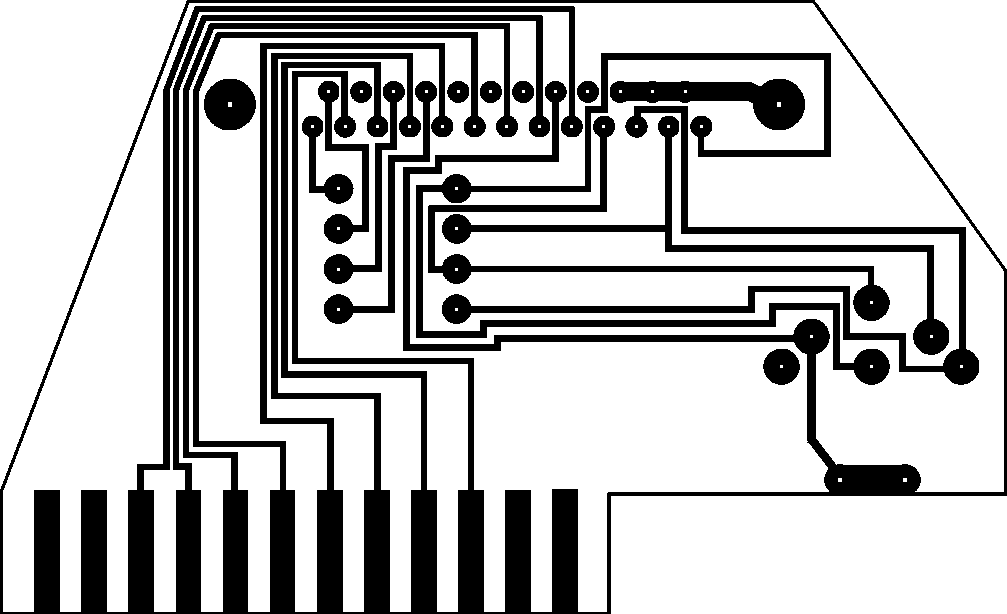

Krok 1. Zbuduj płytkę adaptera, przytnij ją do odpowiedniego kształtu, wywierć otwory w niej na podstawie board diagram (300 DPI rozdzielczości). Ten diagram pokazuje schemat widziany od spodu.

Krok 2. Wlutuj port DIN port i wtyk parallel plug na wierzchnią stronę płytki.

Krok 3. Zbuduj mostki diode pomiędzy właściwymi wyprowadzeniami wtyku równoległego parallel plug na górnej stronie płytki.

Powinieneś następująco przeprowadzić połączenia:


Parallel plugParallel plug
13, SelectIn1, Strobe
12, PaperEnd14, AutoFeed
11, Busy17, Select
10, Ack16, Init


   Katody diód powinny być skierowane ku pin'om w prawej kolumnie tabeli, co jest na prawo, kiedy adapter jest oglądany od swej tylnej strony, gdzie są na krawędzi porty DIN i użytkownika.

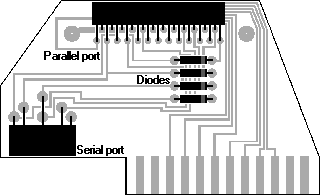

   Te części powinny być wlutowywane na płytkę w odpowiedniej kolejności. Ten diagram pokazuje płytkę jako widzianą z góry. Zauważ, małą opaskę na prawej stronie diody.

[XEP1541 adaptor]

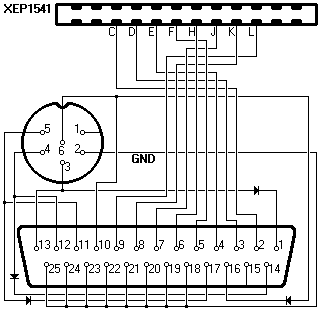

Schemat ideowy :

[XEP1541 adaptor]

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
