Adapter XEP1541

Opis

   Adapter XEP1541 służący parze kabli XE1541 extended cable i XP1541 or XP1571 parallel cable, pozwoli Ci na używanie standardowego kabla szeregowego Commodore serial cable i kabla równoległego Commodore parallel cable. Jest on kompatybilny z PS/2, EPP i ECP, a także z napędami Commodore 1541, 1570 i 1571.

Wymagany sprzęt

   W celu użycia tego adaptera będzie potrzebny następujący sprzęt:

• PC z portem równoległym PS/2, EPP lub ECP
• Stacja Commodore 1541, 1570 lub 1571 lub kompatybilny klon
• Kabel szeregowy Commodore serial cable i kabel równoległy Commodore parallel cable pomiędzy stacją, a komputerem Commodore

Wymagane oprogramowanie

   Niżej wymienione oprogramowanie obsługuje ten typ adaptera:

• The Star Commander (© by Joe Forster/STA, 1994-2000)

   Istnieje też oprogramowanie wspierające częściowo ten projekt, zobacz stronę XE1541 extended cable i XP1541 and XP1571 parallel cables.

Ważne informacje

• Nie pozwól, aby nazwa "XEP1541" zmyliła Cię. Ten adapter pracuje również z stacjami dysków Commodore 1570 i 1571, nie tylko ze stacją Commodore 1541.
• Ten adapter sam w sobie nie ma właściwości równoległych. Jeśli Twój napęd jeszcze go nie ma, to powinieneś najpierw zbudować kabel równoległy Commodore parallel cable.

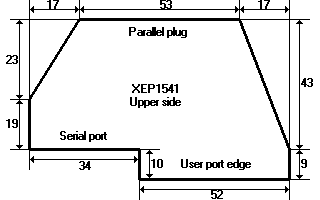

• Kiedy projektowano i testowano ten adapter, to wystąpiło trochę problemów wiążących się z wielkością i kształtem adaptera. W końcu postanowiliśmy zbudować relatywnie szeroki adapter (w znaczeniu kształtu) dzięki czemu nawet szeroki wtyk do portu użytkownika może być do niego podłączony. Jednakże właśnie z powodu swej szerokości adapter może fizycznie nie pasować do gniazdka w PC, ponieważ obudowa PC lub jakiś inny jego port mogą stać na przeszkodzie do podłączenia adaptera. Dlatego zanim go zbudujesz, powinieneś wcześniej zerknąć na schematic diagram, aby sprawdzić kształt i rozmiar w milimetrach. Wytnij kształt adaptera z papieru, przyłóż do portu w PC i sprawdź czy pasuje. Pamiętaj, że nawet jeśli sam adapter będzie pasował do gniazdka w PC, to możesz mieć problemy z przyłączaniem w tym samym czasie kabli do sąsiednich gniazdek w PC, kiedy będzie tam podłączony adapter !
• W przeciwieństwie do portu użytkownika w komputerze Commodore, to ten adapter nie ma nacięć, ponieważ mogłyby one zrobić go zbyt delikatnym. Jeśli Twój wtyk portu użytkownika jest zaprojektowany jako mający bolce (wypustki) pasujące do prawdziwego portu użytkownika, to niestety ten adapter nie będzie do niego pasował.

Konstrukcja

   Szczegóły dotyczące budowy tego adaptera znajdują się na construction page.

W użyciu

   Weź swój istniejący kabel Commodore serial cable. Podłącz jeden szeregowy wtyk do portu szeregowego w Twym napędzie Commodore i drugi wtyk szeregowy do portu szeregowego w adapterze. Teraz weź swój kabel równoległy Commodore parallel cable. Jeśli masz port równoległy w swym napędzie Commodore, to możesz podłączyć jeden koniec kabla do niego, w przeciwnym razie ten kabel będzie prawdopodobnie zwisał luźno. Podłącz wtyk portu użytkownika do portu użytkownika (User Port) w adapterze, bądź bardzo ostrożny, aby nie włożyć wtyku do góry nogami. Górna część wtyku portu użytkownika powinna być wypoziomowana z adapterem (z jego krawędzią). Podłącz wtyk równoległy adaptera do portu równoległego w Twym PC.

Prawa autorskie

   Adapter XEP1541 © Mr. Axel, 1998. Kabel rozszerzony XE1541 © Nicolas Welte i Wolfgang Moser, 1997. Kable równoległe XP1541 i XP1571 © Joe Forster/STA, 1997. Jeśli wyprodukujesz i sprzedasz kable lub przejściówki, które będą zgodne z tymi, to jesteś zobowiązany do podania w prawach autorskich twórców pierwowzoru, czyli właścicieli praw autorskich. Jeśli Twoja przejściówka jest zbudowana na podstawie drukowanego tu schematu, to musisz również stworzyć kompletny wizerunek (układ) dostępny w formacie i rozdzielczości, które nadawać się będą do wysokiej jakości reprodukcji.
