Kabel rozszerzony XE1541
Jeśli posiadasz kabel X1541 cable
i chciałbyś go przekształcić, to powinieneś postępować wg poniższych wskazówek.
Ważne informacje
- Do budowy tego kabla potrzebne są diody Schottky'ego, zwykłe diody 1N4148 nie działają z większością płyt głównych.
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Cztery diody Schottky'ego (np. 1N5819 lub BAT85)
Krok 1. Wylutuj wszystkie przewody, z wyjątkiem GND, z wtyku równoległego
(DB-25) parallel plug i przylutuj je do innych pin'ów. Oto lista koniecznych zmian:
| From | To |
| 1, Strobe | 13, SelectIn |
| 14, AutoFeed | 12, PaperEnd |
| 17, Select | 11, Busy |
| 16, Init | 10, Ack |
| 18-25, GND | leave it |
Krok 2. Zbuduj mostki diodowe diode
pomiędzy właściwymi pin'ami wtyku parallel plug.
Powinieneś następująco przeprowadzić połączenia:
| Parallel plug | Parallel plug |
| 13, SelectIn | 1, Strobe |
| 12, PaperEnd | 14, AutoFeed |
| 11, Busy | 17, Select |
| 10, Ack | 16, Init |
Katody diod powinny być skierowane ku pin'om w prawej kolumnie tabeli.

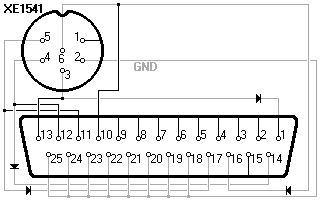

Schemat ideowy :
![[XE1541 extended cable]](arty/strefa/kable/xe1541c2.gif)
Oryginalne połączenia kabla X1541 cable
są oznaczone szarym kolorem. Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
