Kabel aktywny XA1541

UWAGA: SPECYFIKACJA TEGO KABLA NIE JEST JESZCZE UKOŃCZONA ! TA STRONA MOŻE ULEC ZMIANIE BEZ POWIADAMIANIA O TYM ! NIE BUDUJ TEGO KABLA NA RAZIE !

Ważne informacje

• Do budowy tego kabla potrzebny jest tranzystor 2N3904 i rezystor 4.7 kOhm, inne części mogą czynić ten kabel niesprawnym.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten kabel:

• Jeden męski 6-pinowy wtyk DIN6
• Jeden męski 25-pinowy wtyk DB-25
• Cztery tranzystory 2N3904
• Cztery rezystory 4.7 kOhm
• Ekranowany 4-żyłowy lub nieekranowany 5-żyłowy kabel najlepiej o długości do 2 m

Krok 1. Przylutuj jeden koniec kabla do DIN plug.

Krok 2. Na drugim końcu kabla przylutuj te przewody, które nie prowadzą przez tranzystor do parallel plug.

Powinieneś następująco przeprowadzić połączenia:

Krok 3. Zbuduj mostek (mostki) enhancer złożony z jednego tranzystora i jednego rezystora, pomiędzy odpowiednimi pinami na parallel plug.

Powinieneś następująco przeprowadzić połączenia:

   Kolektor z tranzystora powinien wskazywać ku wyprowadzeniom w lewej kolumnie w tabeli. Baza z tranzystora powinna być skierowana ku wyprowadzeniom w prawej kolumnie tabeli; jest to także miejsce dla rezystora. Emiter z tranzystora powinien być uziemiony.

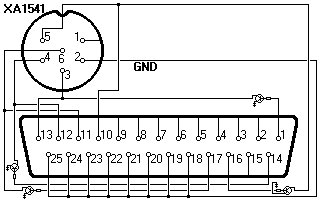

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
