Kabel PC64
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden wtyk do user portu z możliwością przylutowania do niego przewodów
- Jeden męski 25-pinowy wtyk DB-25
- Ekranowany 10-żyłowy lub nieekranowany 11-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla do user port plug.
Krok 2. Przylutuj drugi koniec kabla do parallel plug.
Powinieneś następująco przeprowadzić połączenia:
| User port plug | Parallel plug |
| A, GND | 18-25, GND |
| B, FLAG2 | 9, Data 7 |
| C, PB0 | 15, Error |
| D, PB1 | 13, SelectIn |
| E, PB2 | 12, PaperEnd |
| F, PB3 | 10, Ack |
| H, PB4 | 2, Data 0 |
| J, PB5 | 3, Data 1 |
| K, PB6 | 4, Data 2 |
| L, PB7 | 5, Data 3 |
| M, PA2 | 11, Busy |

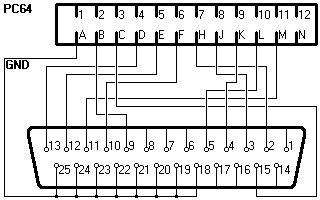

Schemat ideowy :
![[PC64 cable]](arty/strefa/kable/pc64.gif)
Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
