Port równoległy 1541 dla stacji Commodore 1541

Ważne uwagi

• Ponieważ będziesz lutował kabel bezpośrednio do pewnych nóżek chipa VIA#1 wewnątrz stacji, toteż wcześniej sprawdź, czy są to właściwe nóżki i nie są one wykorzystywane do innych celów (zastosowań). To co będziesz musiał zrobić zależy od wersji/odmiany stacji dyskietek, którą posiadasz:
• W oryginalnej stacji Commodore 1541 nic nie jest zdefiniowane dla bitów portu A. Możesz lutować kabel bez żadnych problemów.
• W stacji 1541C bit 0 z Portu A jest używany do detekcji (sprawdzania) czy głowica znajduje się nad ścieżką 1. Po przerwaniu tego połączenia z chipem, będziesz musiał wymienić DOS ROM na ten z 1541 lub z 1541-II. W przeciwnym razie uzyskasz to, że stacja będzie zachowywać się dziwnie, podczas kiedy DOS rozpocznie próbę odszukania linii znacznika, która nie będzie już istnieć.
• W stacji 1541-II bit 0 z Portu A jest uziemiony, przerwij to połączenie z chipem.

Konstrukcja

   Będziesz potrzebował następujących części, aby zbudować ten port:

• Jeden żeński 15-pinowy port DB-15 do wlutowania
• Nieekranowany 10-żyłowy kabel o długości 10-20 centymetrów

Krok 1. Przylutuj jeden koniec kabla bezpośrednio do układu VIA#1 periphery chip, który się znajduje wewnątrz stacji.

Krok 2. Wytnij otwór na obudowie stacji, przyklej lub przykręć game port do obudowy i przylutuj drugi koniec tego krótkiego kabla do gniazda (portu).

Powinieneś następująco przeprowadzić połączenia:

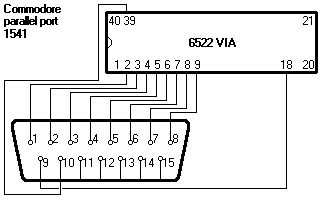

Schemat ideowy :

   Opis wszystkich użytych elementów możesz znaleźć na liście legend page.
