Kabel równoległy Commodore dla stacji Commodore 1541, 1570 i 1571
Powinieneś postępować wg tych instrukcji, jeśli chcesz zbudować połączenie
równoległe z gniazdkiem w stacji. Jest to metoda bardziej elegancka od połączenia bezpośredniego.
Konstrukcja
Po pierwsze stwórz parallel port for 1541 drives lub parallel port for 1570 and 1571 drives.
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden męski 15-pinowy wtyk DB-15
- Jedną wtyczkę do gniazdka user port
- Ekranowany lub nieekranowany 10-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Weź kabel i lutownicę, przylutuj jeden koniec do wtyku game plug.
Krok 2. Przylutuj drugi koniec kabla do wtyku user port plug.
Powinieneś następująco przeprowadzić połączenia:
| Game plug | User port plug |
| 1 | C, PB0 |
| 2 | D, PB1 |
| 3 | E, PB2 |
| 4 | F, PB3 |
| 5 | H, PB4 |
| 6 | J, PB5 |
| 7 | K, PB6 |
| 8 | L, PB7 |
| 9 | 8, PC2 |
| 10 | B, FLAG2 |
| nie podłączone | A, GND |

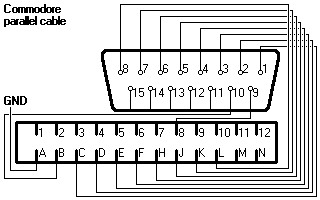

Schemat ideowy :
![[Commodore parallel cable]](arty/strefa/kable/cbmparc2.gif)
Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
